Výběr strojů, přípravků a zakázek, které jsme navrhli, vyrobili a zapojili. Kliknutím na referenci otevřete popis a fotografie.

Měření sil podsedáku Volvo childseat. 2

Měření sil podsedáku Volvo childseat.

Zařízení slouží k měření požadovaných sil na podsedáku (viz Obrázek 1). Měření probíhá tak, že se díl v zařízení upne a poté se zvolí program pro jednotlivé síly. Celý proces měření zajišťuje měřící stojan, kterým je pracoviště osazeno. Nad ním je umístěn ovládací monitor, který slouží k řízení a vizualizaci procesu. Před pracovištěm se nachází samostatný ovládací panel pro obsluhu. V pravé části rámu je připevněna deska s pneumatickým blokem a úpravou vzduchu. Pro zajištění dostatečného osvětlení pracovního prostoru jsou v horní části rámu in-stalována LED světla.

Zobrazit detail →
Autoboxing - automatické plnění boxů.

Autoboxing - automatické plnění boxů.

Zařízení slouží k automatickému ukládání výrobků a paletování boxů – Autoboxing TPV. Vstupem do autoboxingu je dopravník palet, na který obsluha zaveze paletu s prázdnými boxy. Pokud na tomto dopravníku ještě není uložena prázdná paleta, musí se na něj nejprve vložit. Plná paleta, na níž jsou naskládány prázdné boxy, je automaticky zavezena na odebírací místo pod manipulátor. Zde kamera zkontroluje tvar boxů a porovná ho s požadavkem z výroby. Po této kontrole manipulátor odebere box a přeloží ho na dopravník boxů, který automaticky přepraví prázdný box pod řemínkový výstupní dopravník za cuttingem. Zde je automaticky plněn požadovaným počtem kusů výrobků. Pro lepší rozložení výrobků v boxu je výstup řemínkového dopravníku opatřen pneumatickou rozřazovací klapkou. Po naplnění boxu výrobky dojde k automatické výměně boxů, kdy plný box je odvezen a prázdný box zavezen. Naplněný box je automaticky přemístěn po dopravníku pod manipulátor, kde je do plného boxu vhozen příslušný kanbanový lístek. Následně manipulátor box s lístkem odebere z dopravníku a uloží ho na své místo na výstupní paletu. Ta musí být již na výstupu z autoboxingu připravena. Jakmile je paleta zaplněna plnými boxy s výrobky, tak se paleta přepraví po dopravníku na vykládací pozici, kde čeká na odvoz do skladu. Odvoz takto připravené palety zajišťuje obsluha. Vyprázdněná paleta je obsluhou převezena na pozici pro skládání boxů a celý cyklus se opakuje.

Zobrazit detail →
Ultrasonické svařování filtračního média.

Ultrasonické svařování filtračního média.

Zařízení slouží k ultrasonickému svařování (dále jen „USW“) filtračního media vyrobeného ze 100% polyolefin materiálu (DCR – EN0711330) a plastového dílu (dále jen „Liner“) polypropylenu s obsahem skelného vlákna (DCR-EN0712010 UV RESISTANT POLYPROPYLENE WITH 30% GLASS FIBERS). Celková sestava svařovaného dílu – viz Obrázek 1. Na vrchní část Lineru je aplikován potisk technologií ink-jet.

Zobrazit detail →
Robotické balení dílů 3

Robotické balení dílů

Robotické balící pracoviště bylo vyvinuto pro firmu INTEPLAST s.r.o. Je určeno pro balení plastových dílů ze vstřikovacího lisu SEPRO. Plastové díly v počtu 8 ks jsou vyneseny ze vstřikovacího lisu SEPRO a položeny na předávací pracoviště. Robotická ruka SCARA od firmy ABB je osazena 2 savkami pomocí kterých nabírá plastové díly z předávacího pracoviště a po 2 dílech je přemisťuje na zakládací přípravek, kam se vejde 84 ks dílů. 84 ks je právě jedna vrstva v bedně. Přenos dílů mezi zakládacím přípravkem a bednou zajišťuje 3D robot se savkovým rámem s 84 savkami. Tento robot nabere všech 84 dílů, založí je do bedny a proloží vrstvy papírovým prokladem. Obsluha zajišťuje přísun prázdných beden do vstupní fronty a odebírá plné krabice uložené do výstupní fronty Pracoviště umí: - nabrání bedny ze vstupní fronty (10 beden na sobě) - odebírat a setřídit díly od SEPRA do vrstvy bedny - 84 ks přesně uložených vedle sebe - prokládat vrstvy výrobků v bedně prokladovými papíry - ukládání naplněných beden do odběrového prostoru do výstupní fronty (10 beden na sobě) Termín realizace: 2018

Zobrazit detail →
Automatizované balení dílů vstříkolisu ENGEL. 2

Automatizované balení dílů vstříkolisu ENGEL.

Zařízení automatizace slouží k automatizovanému balení hotových dílů vyrobených na zařízení vstřikolisu ENGEL. Hotový díl se skládá z ocelové osičky, na kterou je uvnitř vstřikolisu naneseno plastové kolečko. Hotové díly (osička spolu s kolečkem) jsou následně přemístěny robotem SEPRO do automatizace, kde jsou ukládány do připravených plastových boxů, které jsou uvnitř opatřeny zakládacím blistrem. Mezi vstřikolisem ENGEL a automatizací se nachází robot SEPRO, který je vybaven ramenem osazeným 16 uchopovači, z nichž 8 uchopovačů slouží k zakládání ocelových osiček do formy vstřikolisu a 8 uchopovačů slouží k odebírání hotových dílů z této formy. Výrobní cyklus je zahájen tím, že robot SEPRO nejprve odebere zkontrolované ocelové osičky z automatizace a přemístí je do vstřikovací formy lisu ENGEL. Zde se provádí nanesení plastového kolečka na osičky a teprve potom dochází k otevření vstřikovací formy. V této fázi cyklu robot SEPRO poté opět zajíždí do vstřikovací formy, aby zde odebral hotové díly (kolečko + osička), a zároveň zakládá nové osičky pro další vstřikovací cyklus. Při návratu s hotovými díly do automatizace robot SEPRO nejprve odkládá tyto díly na chladicí stoly, kde dochází k jejich ochlazení. Po ochlazení jsou hotové díly překládány robotem SEPRO zpět do automatizace, kde jsou následně automaticky baleny do plastových boxů. Do části 3. automatizace jsou vstupním materiálem ocelové osičky, které jsou baleny v papírových krabicích o rozměrech 300 × 200 x 90 mm. Krabice s osičkami jsou do automatizace vkládány obsluhou pomocí akumulačního dopravníku, který je součástí sekce dopravníků. Po vyprázdnění papírových krabic v automatizaci jsou tyto krabice vyváženy z automatizace pomocí dalšího, a to vyvážecího dopravníku, z něhož jsou prázdné krabice následně odebírány obsluhou. Dalším vstupním materiálem do části 3. automatizace jsou prázdné plastové boxy o rozměrech 400 × 600 × 150 mm, které jsou uvnitř opatřeny plastovým blistrem. Tento blistr je navržen tak, aby sloužil k uspořádanému ukládání hotových dílů do plastového boxu. Prázdné plastové boxy jsou do automatizace zakládány obsluhou pomocí vstupního válečkového dopravníku. Plné plastové boxy jsou následně odebírány obsluhou z vyvážecího dopravníku. V automatizaci jsou zpracovávány dva typy dílů, které se liší délkou ocelové osičky, přičemž plastové kolečko zůstává stejné. Rozdíl v délce osiček činí 20 mm a konkrétní typ použitého dílu se volí přímo na ovládacím panelu automatizace. Kontrola založení správného typu ocelové osičky v souladu s nastaveným programem je prováděna kamerou COGNEX, a to u každého dílu.

Zobrazit detail →

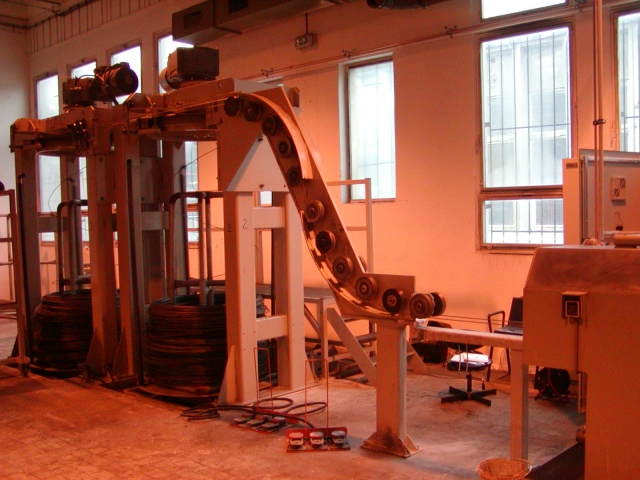

Dělící zařízení hadic 6

Dělící zařízení hadic

Toto zařízení jsme vyvinuly pro firmu Eaton Industries s.r.o. Dělící zařízení hadic s odvíječkou slouží k přesnému stříhání hadic na zadané délky. Odvíječka je osazená asynchronním motorem s regulací rychlosti. Odvíječka má za úkol přesně podávat hadici do střihačky, tak aby střihačka hadici neprotahovala a zároveň, aby se hadice nehromadila na zemi před střihačkou. Rychlost odvíjení je odvozena od zadané rychlosti střihačky a polohy odměřovací kladky. Na odměřovací kladce je osazen snímač polohy. Poloha odměřovací kladky je zavedena jako skutečná hodnota pro PID regulátor. Základem střihačky je dvojice pohonných pasů, které mají za úkol přesně vést a podávat hadici do dělícího zařízení a po odstřižení musí hadici vytlačit do vyhazovače. Pasy střihačky jsou poháněny servomotorem, který zajišťuje přesné polohování hadice do dělícího zařízení. Rozteč pohonných pasů lze nastavovat pomocí asynchronního motoru. Hadice musí být pasy správně přitlačena. Správné přitlačení je pro funkci důležité. Přitlačením nesmí dojít k přílišné deformaci při velkém stažení nebo k prokluzu při nedostatečném stažení pasů. Aby bylo možné správně nastavit rozteč pasů, je stavění pasů osazeno odměřovacím sensorem. Zařízení je pak vybaveno automatikou pro přesné nastavení rozteče pasů. Dělící zařízení je tvořeno dvěma pneumatickými svěráky a dělícím nožem. Pneumatické svěráky sevřou hadici před a za nožem a pneumaticky ovládaný nůž hadici oddělí. Tlak svěráku je možné nastavit v rozsahu 80 – 400N. Pro správné kolmé odstřižení hadice je třeba správně nastavit tlak, aby hadice byla upnuta, ale ne deformována. Po odstřižení hadice je tato hadice vytlačena do pneumaticky ovládaného vyhazovače, který vyhodí hadici do přistaveného zásobníku.

Zobrazit detail →
Pracoviště konečné kontrola roletek ABR.

Pracoviště konečné kontrola roletek ABR.

Zařízení (viz Obrázek 1) slouží ke konečné kontrole roletek ABR s automatickým přestavěním dle produktu. Díky požadavku univerzálního stroje je zařízení značně veliké, aby obsáhlo požadované rozměry roletek. Ve spodní části stroje napravo je umístěn rozvaděč o velikosti 600x800x300 mm. V levé spodní části stroje se nachází prostor pro umístění prokládacích kusů (sloužící pro balení roletek do velkých boxů). V zadní části jsou umístěny výklopné dveře, které jsou z důvodu bezpečnosti opatřeny zámkem na klíč. Tyto dveře zamezují vniknutí do pracovního prostoru při běžném provozu. Při servisu však po jejich otevření umožňují přístup do pracovního prostoru. Vzadu nad pracovním prostorem jsou umístěny čtyři přípravky pro položení referenčních kusů (např. redrabit, OK díl, první a poslední kus). Tyto přípravky se dají nastavit na rozměr od 1052 mm do 1462 mm. Nastavování se provádí pomocí aretačních pák umístěných na obou stranách přípravku, které stačí povolit a poté je možné vytáhnout přípravek směrem doleva či zatlačit přípravek směrem doprava podle toho, je-li požadováno vysunutí či zasunutí přípravku s ohledem na rozměr roletky. V prav é části stroje je umístěna tiskárna, která slouží pro tištění výrobních štítků. Tiskárna je umístěna na kuličkových pojezdech, takže se v případě potřeby (servisu) dá vysunout do pravého boku. Nad pracovním prostorem na hliníkové konstrukci jsou umístěna dvě LED světla. V pravé části stroje je umístěn ovládací panel s dotykovým displejem a ovládacími a signalizačními tlačítky. Pracovní prostor je celý zakrytován polykarbonátem a plechy. Zařízení je plně automatické. V přední části zařízení u obsluhy je pracovní prostor zajištěn bezpečnostní foto-závorou. Pokud za chodu stroje dojde k jejímu protnutí, je chod stroje okamžitě přerušen.

Zobrazit detail →
